Выбор поворотного подшипника с четырехточечным контактом шариков или перекрестно-роликового поворотного подшипника

При проектировании механических поворотных конструкций и закупке оборудования большинство клиентов и инженеров сталкиваются с одной сложной задачей: какой вариант выбрать — поворотный подшипник с четырехточечным контактом шариков или перекрестно-роликовый поворотный подшипник?

Обе модели являются наиболее широко используемыми на рынке поворотными опорами, они внешне очень похожи, но сильно отличаются по конструкции, несущей способности, точности и условиям эксплуатации. Ошибочный выбор приводит к недостаточной точности оборудования и заклиниванию при работе в легких случаях, а в тяжелых — к преждевременному выходу подшипника из строя и дополнительным расходам на замену.

Компания «Лоян Хэнгуан Подшипниковые Технологии» на основе многолетнего опыта производства, комплектации и изготовления на заказ подробно разбирает логику выбора этих двух подшипников, позволяя сразу определить подходящий вариант под конкретные рабочие условия без изучения сложной специальной документации и громоздких расчетов по формулам.

I. Наглядное различие конструкций двух типов поворотных опор

Причина затруднений с выбором у большинства специалистов — незнание внутренних конструктивных отличий, именно они определяют разницу эксплуатационных характеристик.

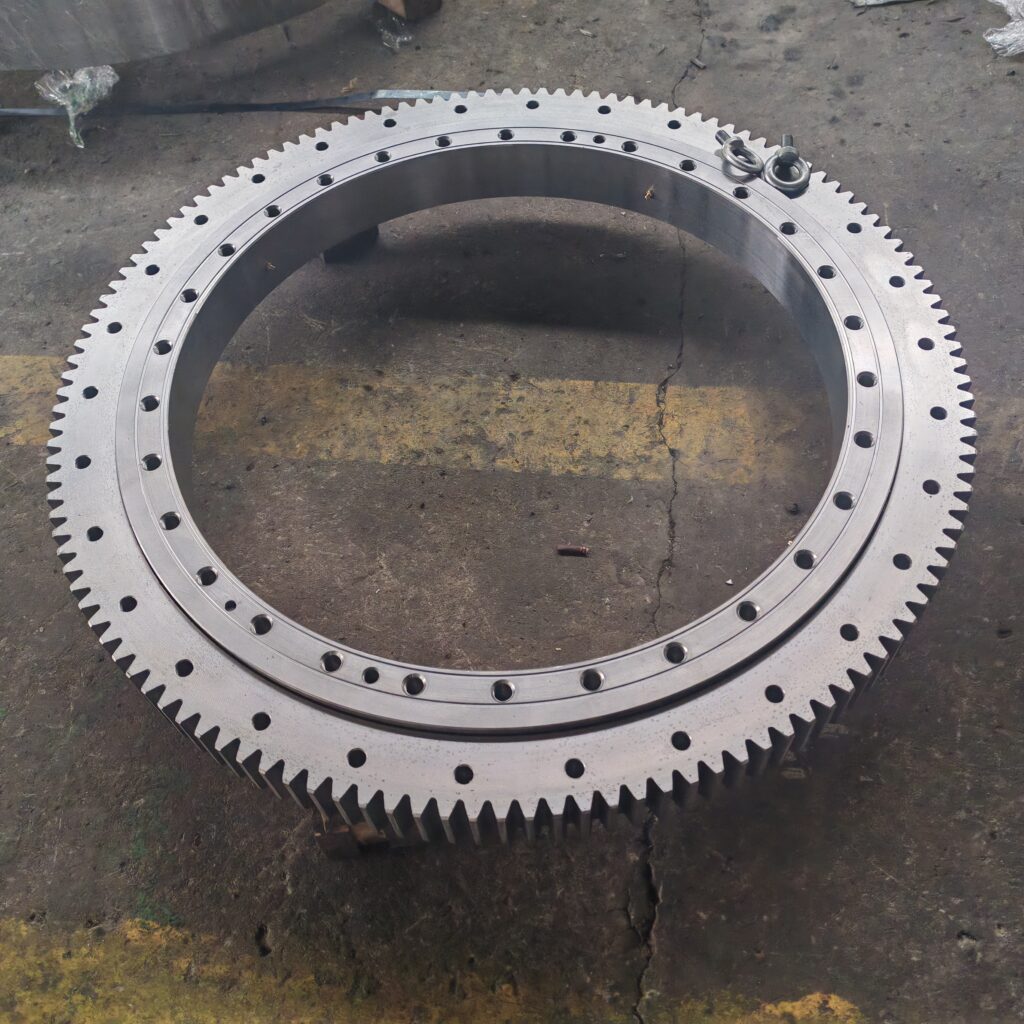

1. Поворотный подшипник с четырехточечным контактом шариков

В качестве тел качения используются стальные шарики, каждый шарик одновременно контактирует с дорожками качения внутреннего и внешнего колец в четырех точках, реализована точечная контактная схема.

Конструкция простая, технология изготовления отработана, собственный вес небольшой, одновременно воспринимает осевую силу, радиальную силу и стандартный опрокидывающий момент, универсальность применения очень высокая.

2. Перекрестно-роликовый поворотный подшипник

Внутри установлены цилиндрические ролики, расположенные попарно под углом 90° друг к другу, реализована линейная схема контакта.

Площадь контакта значительно больше, нагрузка распределяется равномернее, жесткость конструкции, сопротивляемость деформациям и точность работы существенно превосходят модель с четырехточечным контактом шариков.

II. Сравнение ключевых эксплуатационных характеристик (основа для выбора)

По реальным условиям эксплуатации приведено сравнение шести наиболее важных параметров, наглядное и простое для анализа.

表格

Показатель	Поворотный подшипник с четырехточечным контактом шариков	Перекрестно-роликовый поворотный подшипник
1. Несущая способность	Подходит для средних и малых стандартных нагрузок; ограниченная сопротивляемость большим опрокидывающим моментам и ударным нагрузкам, не предназначен для тяжелонагруженных интенсивных режимов работы	При одинаковых габаритах обладает повышенной несущей способностью, отлично сопротивляется опрокидыванию и ударным нагрузкам, оптимальный выбор для тяжелонагруженного оборудования с переменными нагрузками
2. Жесткость и величина деформации	При нагружении наблюдается небольшая деформация, не влияет на нормальную работу обычного оборудования без высоких требований к точности позиционирования	Чрезвычайно высокая жесткость, деформация под нагрузкой минимальна, отсутствие смещения и люфта при повороте и позиционировании оборудования, максимальная стабильность работы
3. Точность поворота	Стандартная точность удовлетворяет потребностям универсального оборудования; изготовление под высокоточные требования значительно увеличивает стоимость, снижая экономическую целесообразность	Изначально предназначен для прецизионных участков, возможна предварительная затяжка с нулевым зазором, малое биение при повороте, высокая повторяемость позиционирования, стабильность точности на долгий срок
4. Частота вращения и плавность хода	Малое сопротивление трению шариков, плавный ход, низкий уровень шума, подходит для средних оборотов и длительной непрерывной работы	Повышенное сопротивление трению роликов, предназначен для низких оборотов и периодического поворота, не рассчитан на длительную работу на высоких скоростях
5. Совместимость с монтажом	Низкие требования к ровности основания оборудования и точности монтажа, высокая допустимая погрешность сборки, простой монтаж на объекте, минимальный риск ошибок	Строгие требования к монтажному основанию и равномерности затяжки болтов; даже небольшая неровность основания приводит к потере точности и сокращению ресурса подшипника
6. Цена и экономическая эффективность	Отработанная серийная технология изготовления, низкая себестоимость; оптимальный вариант по соотношению цена-качество для стандартных режимов с ограниченным бюджетом	Сложные технологические операции обработки и сборки, высокие требования к точности, более высокая цена; прецизионное исполнение на заказ с высокой эксплуатационной эффективностью

III. Выбор по сценариям применения: готовые решения для конкретного оборудования

Не нужно бесконечно сравнивать параметры — выбор по типу оборудования является самым надежным и быстрым подходом.

✅ Предпочтительный выбор: поворотный подшипник с четырехточечным контактом шариков

Подходит для оборудования со стандартными режимами эксплуатации, обычными нагрузками и отсутствием высоких требований к точности:

• Малогабаритная строительная техника: автокраны на шасси, мини-экскаваторы, подъемники для работ на высоте, бетонораздатчики, малые башенные краны
• Универсальное автоматизированное оборудование: сварочные позиционеры, поворотные транспортерные платформы, опоры солнечных панелей для отслеживания солнца
• Стандартные поворотные механизмы: поворотные платформы паркингов, малое аттракционное оборудование, обычные основания радиолокационных станций
• Любое поворотное оборудование с контролируемым бюджетом, требованиями стабильной долговечности и сложными условиями монтажа

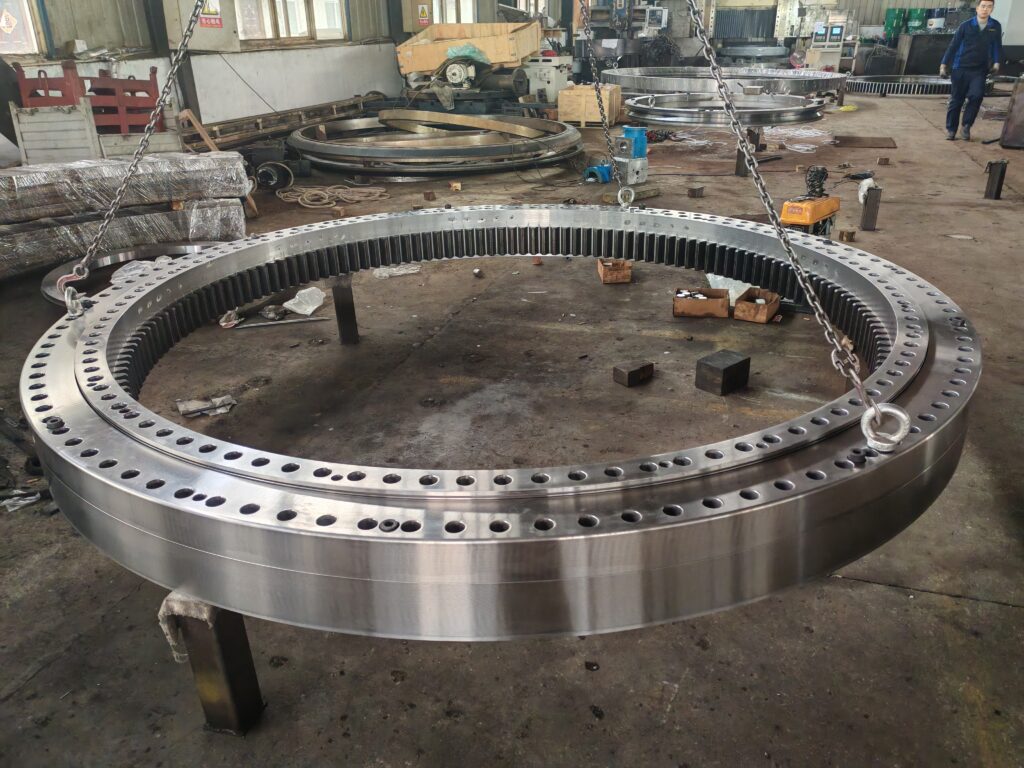

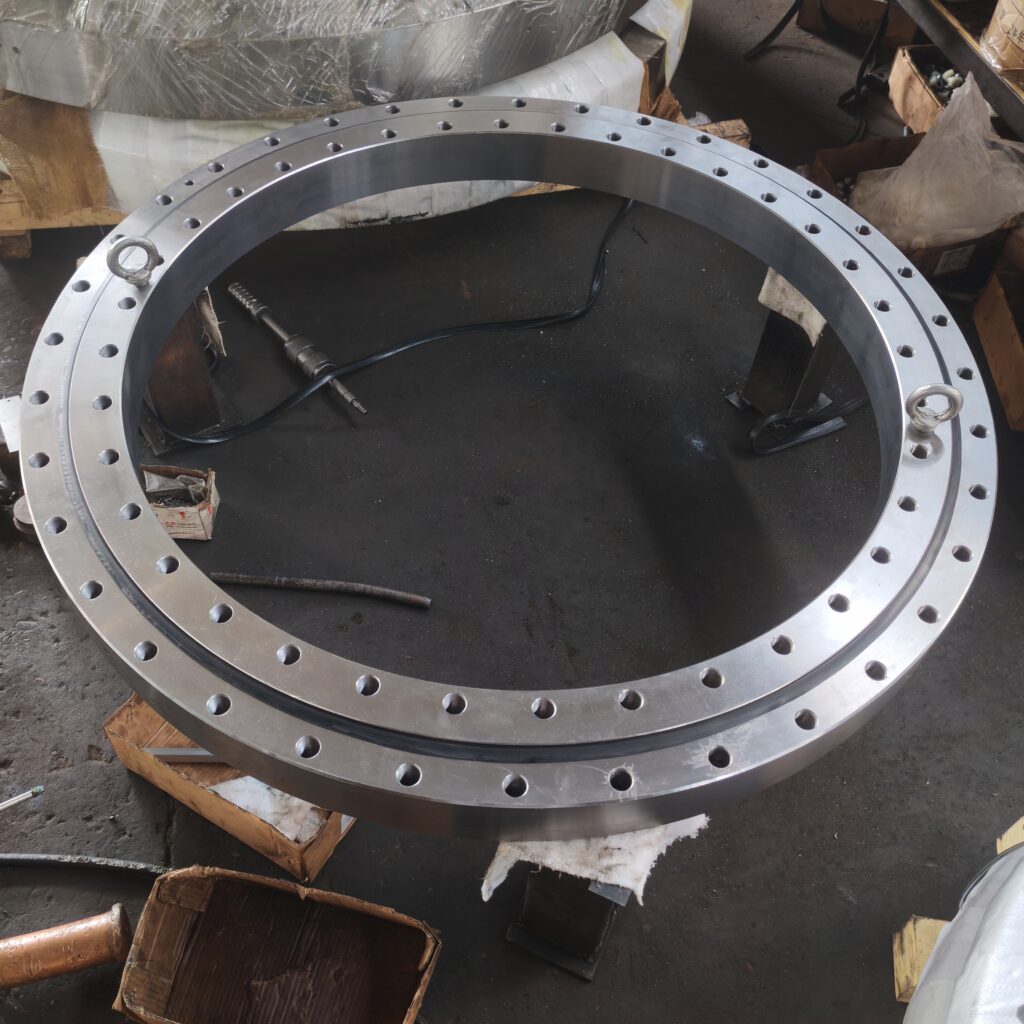

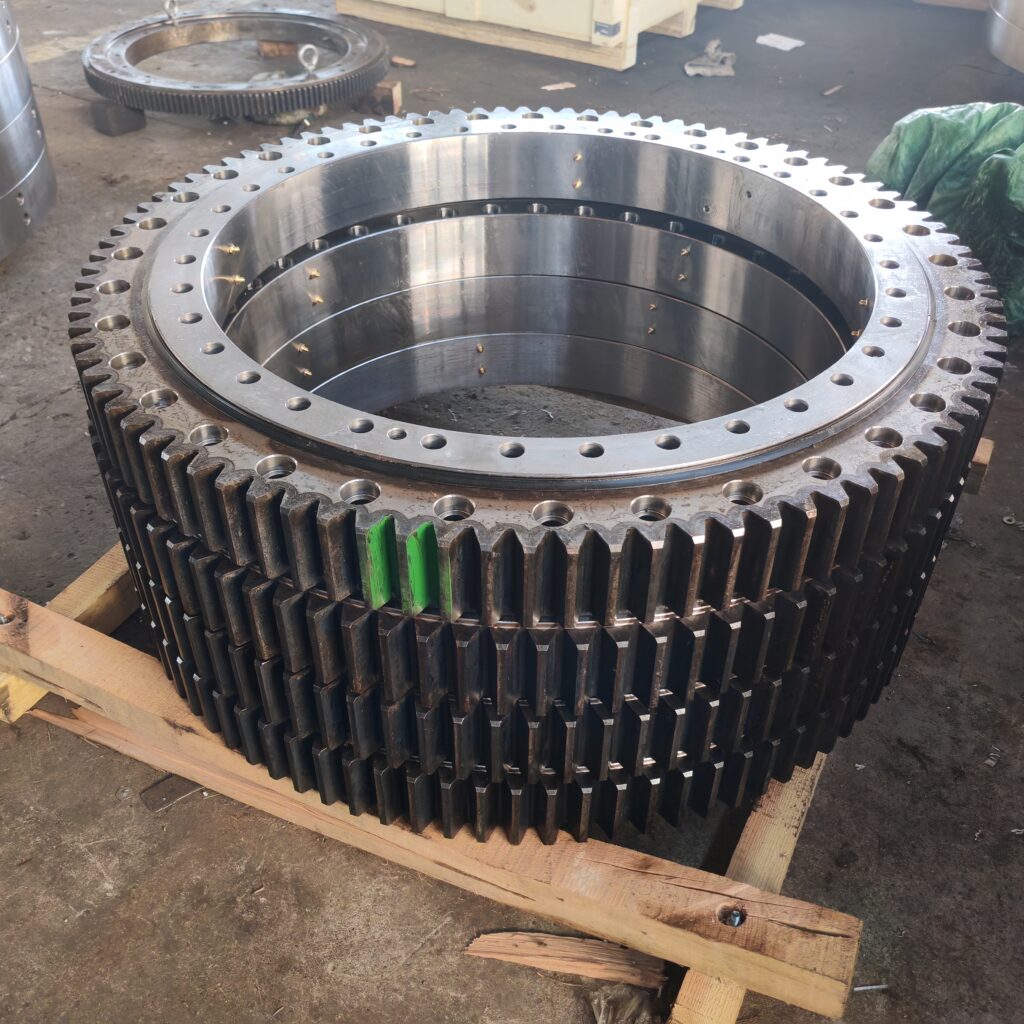

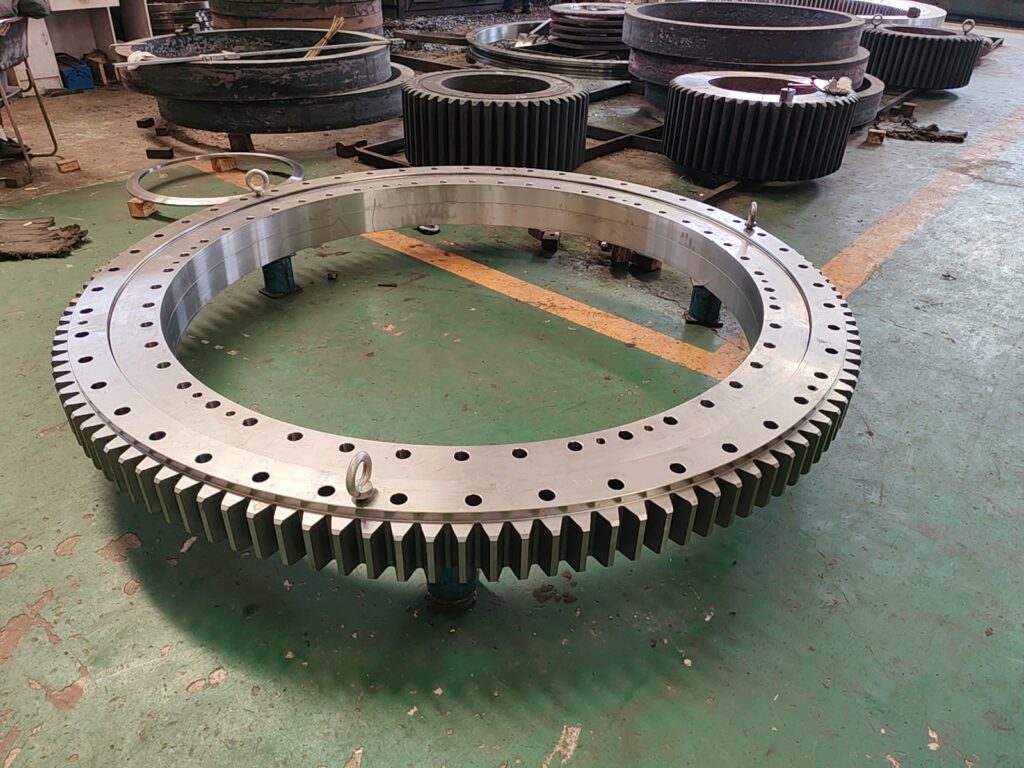

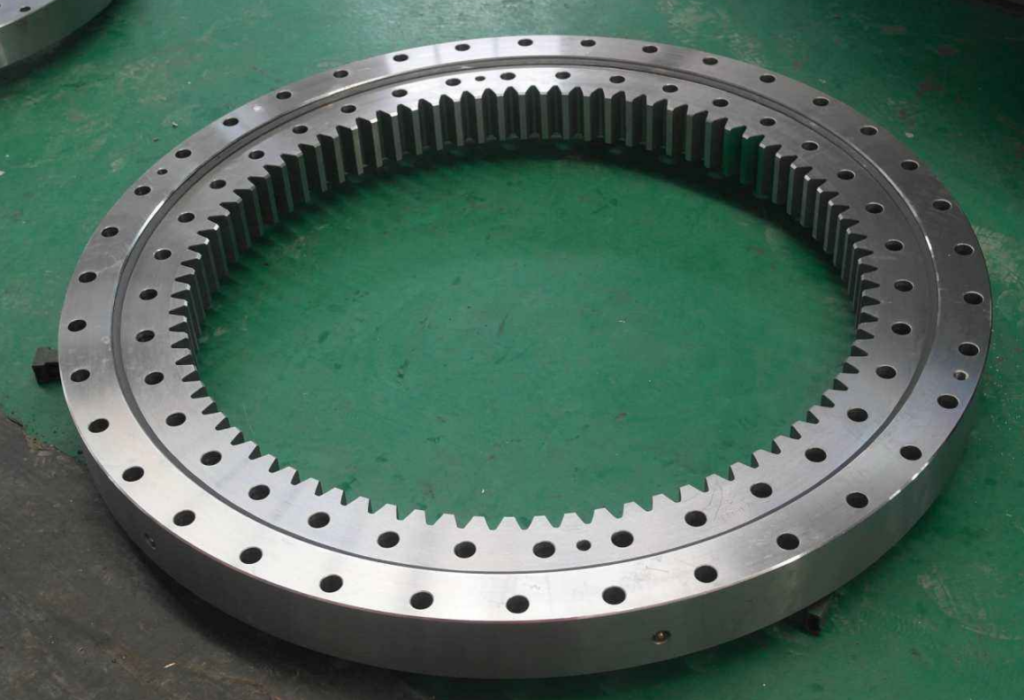

Компания «Лоян Хэнгуан Подшипниковые Технологии» осуществляет серийное производство поворотных опор с четырехточечным контактом шариков без зубьев, с внутренними и внешними зубьями, диаметр изделий от 50 мм до 10000 мм, полный набор классов точности. Изделия адаптированы для эксплуатации в запыленной среде и под открытым небом с воздействием дождя за счет специальной уплотнительной конструкции, что повышает их ресурс работы.

✅ Предпочтительный выбор: перекрестно-роликовый поворотный подшипник

Подходит для высокоточных, тяжелонагруженных установок с требованием отсутствия смещения, низкоскоростного прецизионного позиционирования:

• Прецизионное обрабатывающее оборудование: поворотные столы ЧПУ, четвертая ось обрабатывающих центров, прецизионные делительные столы
• Интеллектуальное промышленное оборудование: суставы промышленных роботов, высокоточные захватные манипуляторы, поворотные позиции визуального контроля
• Высокоточное специальное оборудование: поворотные рамы медицинского диагностического оборудования, основания оптических наблюдательных приборов, столы прецизионных измерительных установок
• Тяжелонагруженное позиционирующее оборудование: прецизионные подъемные платформы, военные позиционирующие антенны, комплектующие малогабаритных щитовых машин

Предоставляем услуги регулировки зазора и изготовления с предварительной затяжкой, строго контролируем единообразие размеров роликов, гарантируем сохранение точности работы оборудования на длительный период эксплуатации, полностью удовлетворяем потребности комплектации высокоточного оборудования.

IV. Памятка для быстрого выбора, исключающая ошибки

Для удобства запоминания составлена простая мнемоника выбора:

Стандартные нагрузки, экономия бюджета, средние обороты, сложности с монтажом — выбирайте поворотный подшипник с четырехточечным контактом шариков;

Тяжелые нагрузки и сопротивление опрокидыванию, высокая точность, отсутствие смещений, низкоскоростная прецизионная работа — выбирайте перекрестно-роликовый поворотный подшипник.

V. Рекомендации по выбору от компании «Лоян Хэнгуан Подшипниковые Технологии»

Многие заказчики выбирают подшипник исключительно по внешним габаритам — это самая распространенная ошибка! Совпадение размеров при несоответствии рабочим условиям приводит к перегреву, заклиниванию, ускоренному износу и малому ресурсу эксплуатации.

Перед выбором обязательно уточните: фактические нагрузки на оборудование, частоту вращения, суточное время работы, монтажное пространство, условия эксплуатации, требования к точности, необходимость зубчатой передачи.

Если вы не уверены в параметрах и не можете самостоятельно сделать выбор, не тратьте время на самостоятельные расчеты и сравнения. Компания «Лоян Хэнгуан Подшипниковые Технологии» имеет многолетний опыт разработки и производства поворотных опор, большой практический опыт комплектации оборудования под разные рабочие режимы. Мы бесплатно подготовим точный вариант выбора под ваше оборудование, выполняем изготовление нестандартных изделий и предоставляем техническую поддержку с выездом на объект, помогая избежать ошибок выбора, лишних финансовых затрат и поломок оборудования.
