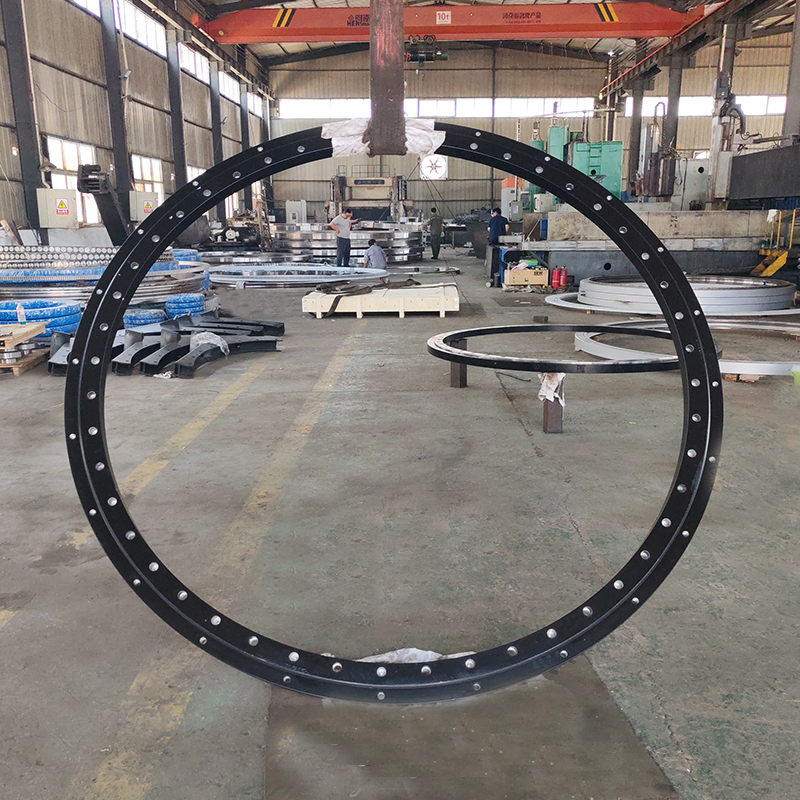

Что такое опорно-поворотное устройство?

В детстве я часто задавался вопросом: как вращается колесо обозрения? Как экскаватор может развернуться на полные 360 градусов? Почему так много машин способны вращаться настолько плавно? Разумеется, на все эти вопросы можно ответить довольно просто: это происходит прежде всего благодаря внутренним опорно-поворотным устройствам (ОПУ), установленным в этих машинах. Когда вы слышите слово «подшипник», в воображении, скорее всего, возникает образ того самого маленького, быстро вращающегося колесика, скрытого где-то в недрах механизма. Однако опорно-поворотные устройства (известные также как поворотные круги или опорные кольца) — это настоящие «тяжеловесы-гиганты» в мире подшипников.В отличие от своих миниатюрных собратьев, эти подшипники спроектированы специально для того, чтобы выдерживать колоссальные нагрузки, одновременно обеспечивая плавное вращательное движение на низких скоростях.

Будь то массивные строительные краны или вращающиеся столы медицинского диагностического оборудования, опорно-поворотные устройства выступают в роли «невидимых суставов» — тех критически важных компонентов, которые делают возможным точное перемещение подобной техники.

Конструктивные элементы

В основе любого опорно-поворотного устройства лежат четыре фундаментальных компонента, работающих в унисон для обеспечения надежной эксплуатации: внутреннее кольцо, внешнее кольцо, тела качения и сепаратор (или распорные элементы). Внутреннее кольцо, как правило, крепится к подвижным частям оборудования, а внешнее — к неподвижной раме, тем самым создавая основу для осуществления вращательного движения. Тела качения — обычно стальные шарики или цилиндрические ролики, размещенные в V-образных, X-образных или кольцевых дорожках качения, — служат для минимизации трения между внутренним и внешним кольцами, обеспечивая плавное вращение даже под воздействием тяжелых нагрузок.

Области применения

Опорно-поворотные устройства можно встретить практически в любой машине или механизме, где требуется наличие мощной платформы, способной совершать полный оборот на 360 градусов:

Почему они так важны?

Без опорно-поворотных устройств современная инфраструктура в том виде, в каком мы ее знаем, была бы невозможна. Они позволяют технике выдерживать колоссальные нагрузки — силы, способные разрушить обычные подшипники, — сохраняя при этом компактные габаритные размеры. Распределяя вес по широкой площади поверхности, они обеспечивают исключительную устойчивость и точность — даже при поддержке грузов весом в десятки тонн, — играя ключевую роль в нашей повседневной деятельности и способствуя повышению эффективности работы.
