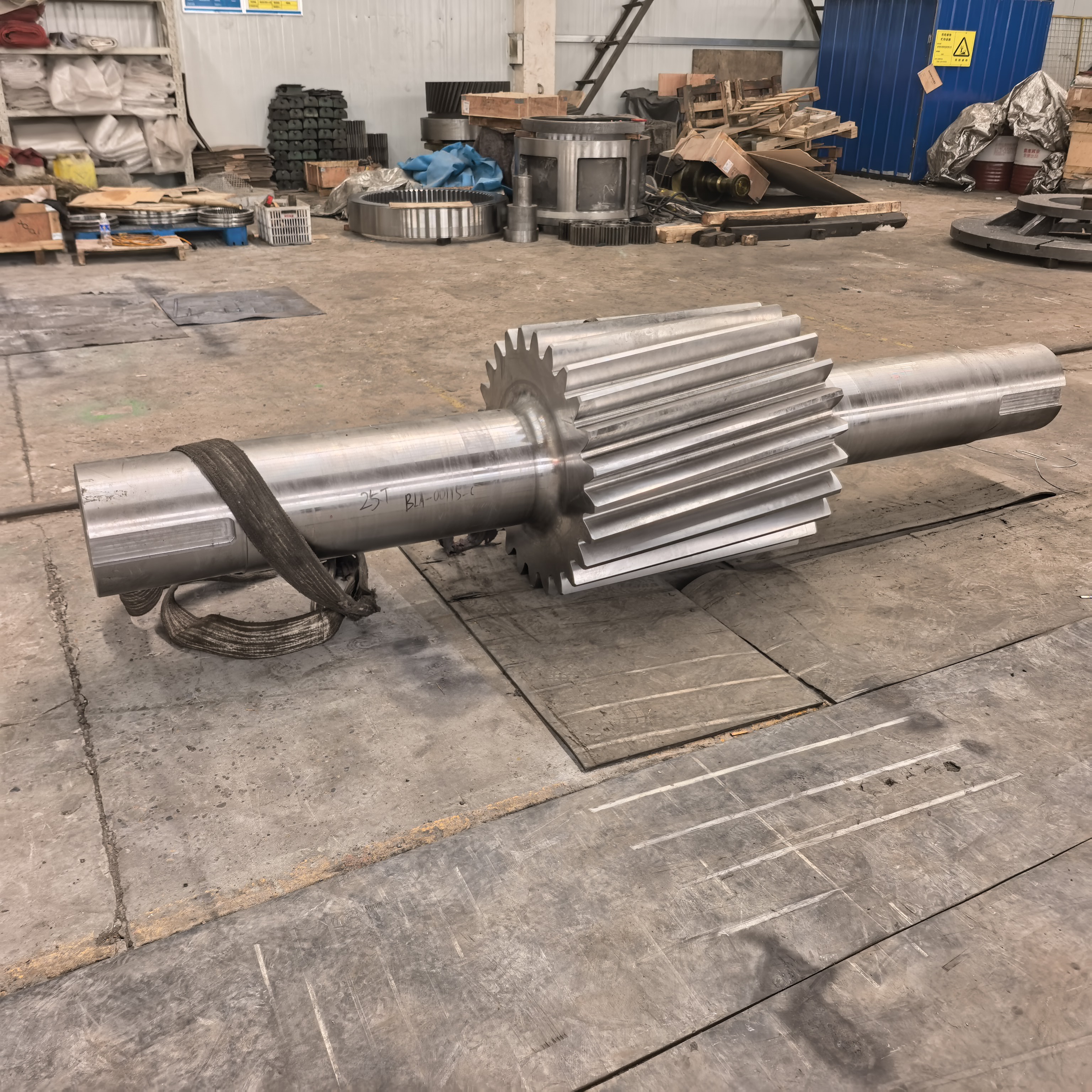

Анализ наиболее распространённых причин преждевременного выхода из строя зубчатых валов

В горнодобывающей, металлургической, строительной и тяжёлой машиностроительной промышленности зубчатые валы играют критически важную роль. Казалось бы, прочные и массивные зубчатые валы должны безотказно работать годами, однако многие предприятия сталкиваются с одной и той же головной болью: ещё до наступления планового срока технического обслуживания вал выходит из строя — появляются износ, поломка зубьев, трещины, изгиб или даже полное разрушение.

Преждевременный выход зубчатого вала из строя влечёт за собой не только потерю запасных частей, но и вынужденную остановку всего оборудования, простой производственных линий, а также трудоёмкий и длительный ремонт, что в итоге значительно увеличивает эксплуатационные расходы и затраты на производство.

Наша компания Luoyang Hengguan Bearing, имея многолетний опыт в производстве комплектующих для тяжёлого машиностроения, комплектации оборудования и техническом сопровождении, участвовала в диагностике множества аварийных ситуаций. Мы выяснили, что подавляющее большинство случаев преждевременного разрушения зубчатых валов связано не просто с «качеством изготовления», а с совокупностью мелких упущений на этапах выбора материала, обработки, сборки, условий эксплуатации и технического обслуживания.

1. Несоответствие материала и термической обработки — фатальный врождённый дефект

Многие полагают, что повреждение зубчатого вала возникает в процессе эксплуатации, однако на самом деле корень большинства проблем закладывается ещё на производственном этапе.

Некоторые мелкие производители в целях экономии используют сталь низкого качества или суррогатные материалы. Зубчатые валы из такого сырья изначально не обладают нужной вязкостью, твёрдостью и сопротивлением усталости. В условиях тяжёлых нагрузок и ударных воздействий, характерных для промышленного оборудования, они просто не выдерживают длительного трения и сжатия.

Кроме того, крайне часто встречается некорректная термическая обработка. Именно она определяет ключевые свойства вала: при закалке слишком высокая твёрдость ведёт к хрупкости и образованию микротрещин; недостаточная твёрдость — к быстрому износу зубьев и появлению заусенцев; неполный отпуск и остаточные внутренние напряжения приводят к деформации и растрескиванию уже в процессе работы.

В этом вопросе Luoyang Hengguan Bearing придерживается строгих стандартов: вся продукция изготавливается из сертифицированной специальной стали, а весь цикл термической обработки (закалка, отпуск, улучшение) строго контролируется и адаптируется под конкретные условия эксплуатации оборудования, что исключает дефекты с самого начала и гарантирует стабильность и долговечность комплектующих.

2. Недостаточная точность обработки — погрешности сборки ускоряют износ

Зубчатый вал относится к высокоточным деталям передач, предъявляющим жесткие требования к точности механической обработки и культуре сборки. Даже малейшее отклонение кратно сокращает срок службы.

В процессе изготовления, если допущены ошибки в профиле зуба, соосности, биении, то при зацеплении зубьев возникает неравномерное распределение нагрузки, односторонний износ, заклинивание и ударные нагрузки. При каждом обороте оборудования перегруженные участки испытывают экстремальное давление, что со временем приводит к выкрашиванию зубьев, быстрому износу, изгибу вала и, в итоге, к отказу.

Не менее распространены проблемы при сборке. Часто монтажники на местах выполняют работы некачественно: посадка подшипников слишком свободная или чрезмерно плотная, неправильно отрегулирован боковой зазор в зацеплении, нарушена соосность при соединении, либо не удалены загрязнения и не произведена должная выверка установки.

3. Превышение эксплуатационных нагрузок — длительная работа в перегруженном режиме

Оборудование в тяжёлой промышленности зачастую эксплуатируется в суровых условиях. Постоянная работа механизмов в режиме перегрузки, сверх расчётных параметров, — одна из главных причин преждевременного разрушения зубчатых валов.

Частые пуски и остановки, пуск под нагрузкой, ударные перегрузки, длительная работа на пределе мощности — всё это заставляет вал постоянно испытывать ударные нагрузки и циклические переменные напряжения. Такое продолжительное высокое механическое воздействие накапливает усталостные повреждения внутри металла, постепенно зарождаются микротрещины, которые, разрастаясь, приводят к излому зубьев или разрушению самого вала.

Кроме того, работа в условиях повышенной запылённости, влажности и агрессивных сред без должной защиты вызывает коррозию и абразивный износ зубьев. После разрушения поверхностного защитного слоя скорость износа резко возрастает, что в конечном счёте становится причиной аварии.

4. Некачественное обслуживание и недостаточная смазка — мелкое упущение с крупными последствиями

Если материал и обработка — это фундамент, то смазка и регулярное обслуживание — это ключ к продлению срока службы зубчатого вала. Наиболее частые ошибки в обслуживании:

• неправильный выбор смазочного материала (марка масла, консистентная смазка);
• избыточное или недостаточное количество смазки;
• несвоевременная замена масла, приводящая к его старению и потере свойств;
• попадание в масло пыли, металлической стружки и абразива;
• засорение масляных каналов.

Когда смазка перестаёт выполнять свои функции, в зоне контакта зубьев не формируется устойчивая масляная плёнка. Начинается сухое трение металла по металлу, что в кратчайшие сроки вызывает задиры, прижоги, выкрашивание и катастрофический износ рабочих поверхностей.
