Большие зубчатые валы для шаровых мельниц: особенности проектирования и изготовления при ударных нагрузках

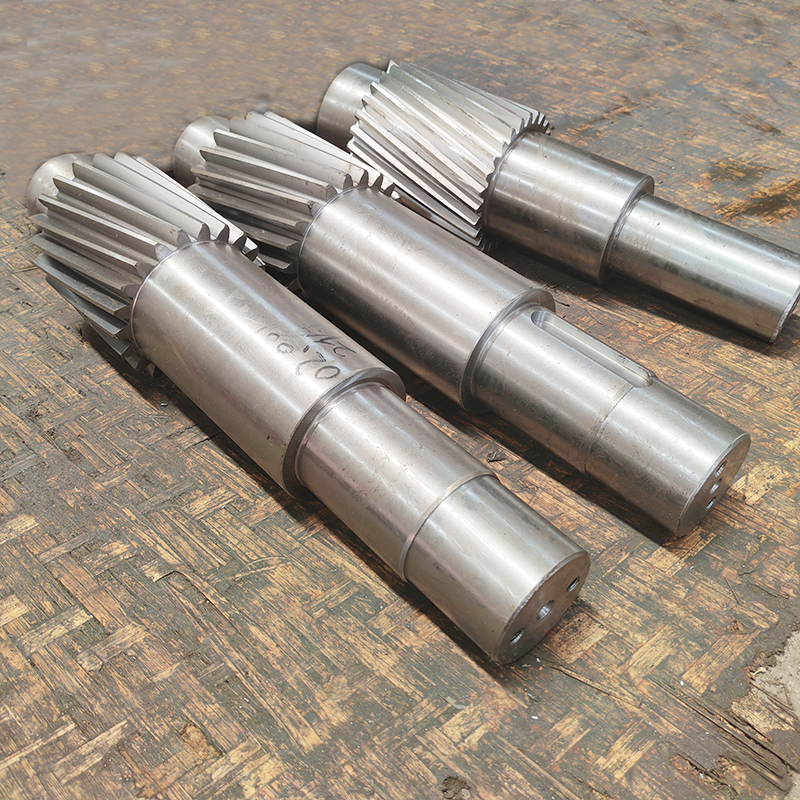

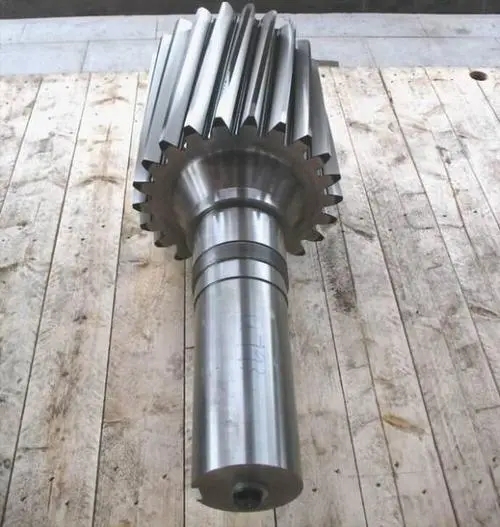

В горнодобывающей, строительной и металлургической промышленности шаровые мельницы являются основным оборудованием для измельчения сырья. Ключевым элементом приводной системы является большой зубчатый вал для шаровой мельницы, который несет основную нагрузку при передаче крутящего момента.

В отличие от стандартных зубчатых валов редукторов, тяжелонагруженный точный зубчатый вал шаровых мельниц работает в сложных условиях: постоянные ударные нагрузки от перемалываемого материала, переменный крутящий момент, запыленная среда и круглосуточная эксплуатация. Частые поломки оборудования возникают не из-за низкого качества материала, а из-за несоответствия конструкции и технологии реальным рабочим условиям.

Многие заказчики при замене запчастей отказываются от изготовления зубчатых валов для шаровых мельниц по индивидуальным параметрам и используют стандартные решения, что приводит к быстрому износу зубьев, смещению концентричности, вибрациям и частым простоям производства.

Основные причины выхода из строя крупномодульных зубчатых валов для мельниц

Решение для ударных нагрузок зубчатого вала шаровой мельницы всегда начинается с анализа критических зон напряжений, которые вызывают три основных типа дефектов:

Первое – усталостное разрушение зубьев. В зоне переходных радиусов корней зубьев при частых ударных нагрузках появляются микротрещины, которые постепенно увеличиваются и приводят к поломке зубьев или всего вала.

Второе – поверхностный питтинг и отслоение материала. Ударные нагрузки нарушают масляную пленку на зубьях, что вызывает сухое трение и абразивный износ в запыленной среде. Точность зацепления снижается, появляются шумы и вибрации.

Третье – изгибная деформация вала. Длинные крупномодульные валы при некачественной термообработке и снятии напряжений деформируются под постоянной нагрузкой, что нарушает соосность узлов привода, требуетконтроля деформации при термообработке зубчатых валов.

Подбор материалов для увеличения срока службы вала мельницы при ударных нагрузках

Стандартные легированные стали не всегда подходят для интенсивной эксплуатации шаровых мельниц. Для тяжелонагруженных узлов применяютсявысокопрочные кованые легированные стали с плотной структурой, без внутренних пор и включений.

Термическая обработка проводится с учетом баланса прочности и вязкости: закалка и отпуск обеспечивают устойчивость к усталостным нагрузкам, а поверхностное упрочнение защищает зубья от абразивного износа без потери ударной вязкости корней зубьев, реализуя оптимизацию усталостного разрушения валов мельниц.

Ключевые технологические этапы при производстве валов для горных шаровых мельниц

Главное требование к производству – не максимальная точность, а адаптация параметров под реальные ударные нагрузки:

Оптимизация переходных радиусов. Плавные переходы в зонах плеч и корней зубьев исключают концентрацию напряжений и предотвращают появление микротрещин.

Контроль деформации. Многоэтапная термообработка и снятие остаточных напряжений исключают скрытую деформацию длинных валов. Готовые изделия проходят обязательный обработку концентричности тяжелонагруженных валов и контроль радиального биения.

Прецизионная шлифовка зубьев. Профильная корректировка зубьев компенсирует деформации под нагрузкой, обеспечивает равномерное распределение контактного давления и снижает вибрации при работе.

Ошибки при заказе и замене валов

Копирование старых чертежей при замене запчастей является распространенной ошибкой. При длительной эксплуатации корпус оборудования и подшипниковые узлы получают небольшие деформации, поэтому точная копия старого вала приводит к неравномерному зацеплению и ускоренному износу.

Индивидуальное изготовление должно учитывать актуальное состояние оборудования, реальные нагрузки и срок эксплуатации. Упрощенные технологические процессы при производстве приводят к частым поломкам и увеличению эксплуатационных расходов.

Заключение

Надежность работы зубчатого вала шаровой мельницы определяется адаптированным под ударные нагрузки проектом и качеством технологической обработки. Правильный подбор материала, оптимизация конструкции и контроль производства позволяют исключить основные виды дефектов, увеличить межремонтный интервал и обеспечить бесперебойную работу производственной линии.
